本稳压器没有触点，电压调整准确快捷，适用范围很宽：AC150V～AC300V。

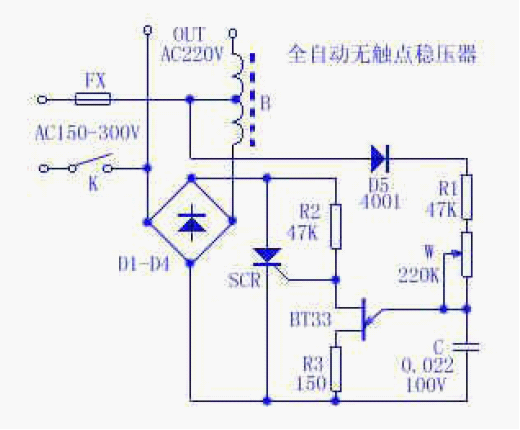

原理：市电经L1进入D1～D4的全桥整流加在可控硅SCR上，SCR的导通角受BT33控制。

BT33、C、R1、R2、R3和W组成一个张驰振荡器，改变W可以改变振荡周期。

当输入电压升高，加在BT33上的电压相应升高，振荡加快，SCR导通角减小，SCR上的电

压升高，L1上电压不变；反之，SCR上的电压降低，L1上的电压仍不变；这样经L2耦合后的

电压也就保持恒定。由于采用了全桥整流，L1和L2上的电压都保持了正弦波。

元件选择：D1～D4和SCR的电流根据B的容量选定，且要有较大的余量，耐压均在600V

以上，R1和R2选用3W电阻，W最好选用2W 以上的可调电阻或电位器。
